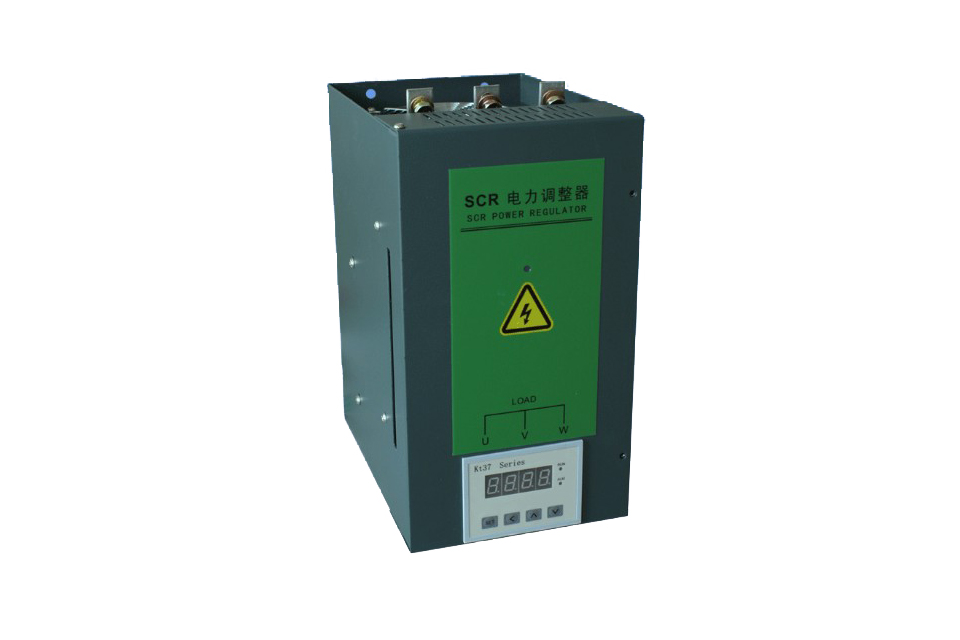

GXA系列智能電力調整器是頌銳機電科技(上海)有限公司針對中國市場開發出的數字調壓器。GXA系列智能電力調整器操作簡單，功能齊全，核心部件采用進口可控硅模塊，極大的提升了產品的可靠性。三色LED燈，工作狀態一目了然?？蓮V泛用于工業各領域中的阻性或感性負載。
1. GXA智能電力調整器技術參數：
重要特點：可任意設置成：移相調壓、過零調功、周波調功、負載中心接地或不接地。
|
序號 |
參數名稱 |
技術參數 |
|
1 |
控制輸入信號 |
4～20mA輸入 |
|
2 |
接收阻抗 |
100Ω |
|
3 |
調節輸出分辨力 |
0.2 ° |
|
4 |
線性化精度 |
± 0.3V |
|
5 |
負載方式 |
50Hz 三相 |
|
6 |
LED燈顯示 |
4～20mA 輸入信號指示：紅色 運行狀態指示燈綠色亮：運行， 黃色閃爍：停機 紅綠燈交替閃爍：散熱器超溫。 |
|
7 |
緩啟、緩停 |
0-120 秒可調 |
|
8 |
外部接點（無電壓接點） |
開路：啟動運行 閉合:停機 手動/自動（可切換） |
|
9 |
繼電器報警輸出 |
ALM，報警接點，容量240VAC1A（純阻） |
|
10 |
80℃超溫保護 |
散熱器大于80℃禁止輸出并報警 解除: 故障排除后,重新上電 |
|
11 |
風機啟停 |
40℃溫度開關控制風機的工作狀態，散熱器的溫度超過40℃時，風機開始工作。 |
|
12 |
工作電壓 |
48－660VAC |
|
13 |
單相電流范圍 |
40－400A |
|
14 |
瞬時過電壓（Vpk） |
1200 |
|
15 |
最大浪涌電流（Apk） |
850－2000 |
|
16 |
導通壓降（Vpk） |
1.3 |
|
17 |
斷態最大漏電流（mA） |
1.0 |
|
18 |
斷開狀態（dv/dt） |
500 |
|
19 |
環境工作溫度 |
-30－60℃ |
|
20 |
環境存儲溫度 |
-30－90℃ |
2. 產品選型
型號
負載功率
GXA380D40
≤30KW
GXA 380D60
≤43KW
GXA 380D70
≤50KW
GXA 380D90
≤60KW
GXA380D110
≤73KW
GXA380D130
≤86KW
GXA380D150
≤100KW
GXA380D180
≤120KW
GXA380D220
≤148KW
GXA380D260
≤170KW
GXA380D300
≤200KW
GXA380D400
≤265KW
3. 產品安裝

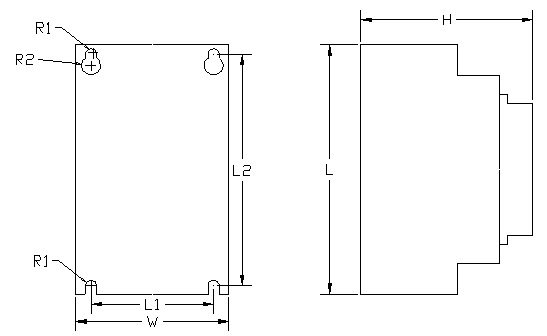

GXA系列電力調整器采用面板掛壁式安裝，安裝尺寸如下：
產品安裝尺寸表
|
產品型號 |
整機外形尺寸 L*W*H（mm） |
安裝孔距 L1*L2（mm） |
安裝孔大小 R1*R2 (mm) |
|
GXA380D40 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D60 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D70 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D90 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D110 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D130 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D150 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D180 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D220 |
360mm×245mm×255mm |
140×338 |
5×10 |
|
GXA380D260 |
360mm×245mm×255mm |
140×338 |
5×10 |
|
GXA380D300 |
375mm×390mm×285mm |
245×360 |
5×10 |
|
GXA380D400 |
500mm×390mm×355mm |
245×480 |
5×10 |

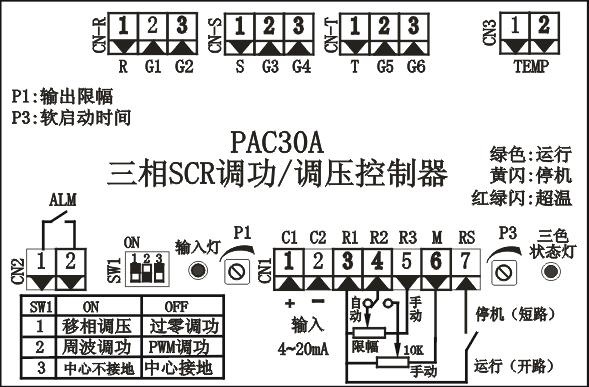

控制面板端子

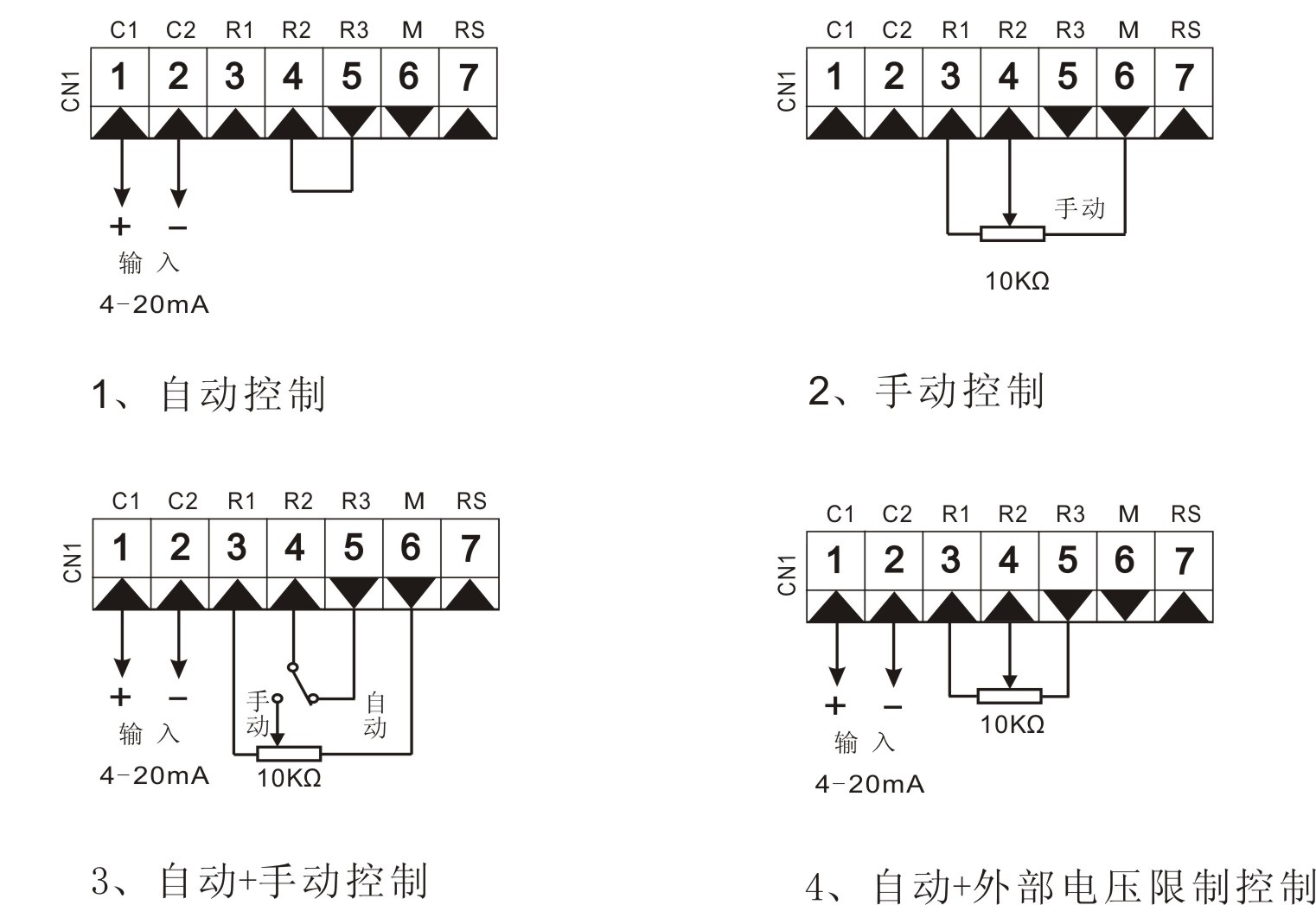

常規控制接線
